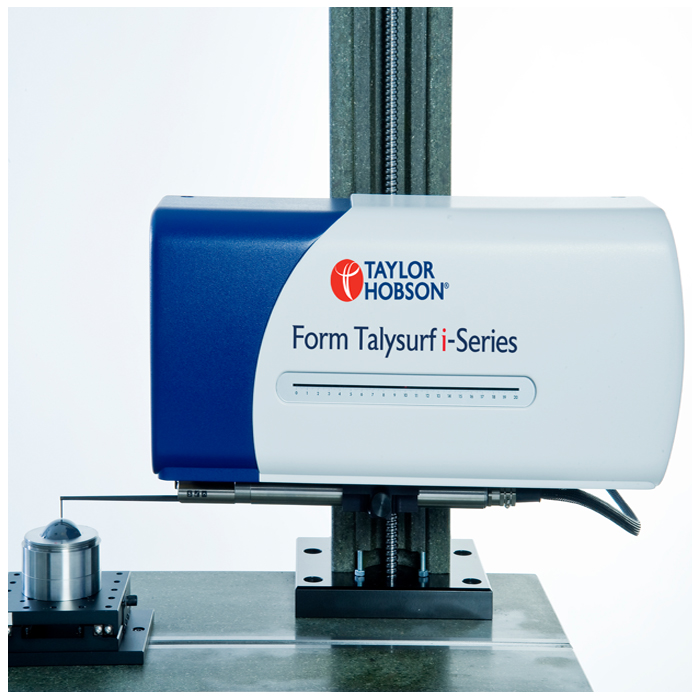

Medidor de Rugosidade e Forma modelo FORM TALYSURF SERIES ref. I-Series range 1mm com unidade de deslocamento de 120mm para controle da TEXTURA SUPERFICIAL E FORMA, pertencente a série FORM TALYSURF consistindo da mais nova geração de instrumentos para este fim atualmente disponível no mercado, seguindo a tendência tecnológica no ramo em termos de medição e processamento dos dados referentes a RUGOSIDADE e FORMA em superfícies planas e não planas.

A unidade Transversal controlada por régua ótica, o que permite ao equipamento a possibilidade de ser comandado pelo Software em funções como a calibração da posição bem como controle da coluna motorizada com 450 mm, através de encoder.

O Apalpador indutivo é montado na unidade transversal sendo possível sua utilização com ou sem sapata. No caso do uso sem sapatas, o mesmo possibilita a medição invertida, ou seja, invertendo-se o apalpador para medição superior.

O Sensor de 1 mm conta com compensação térmica, que monitora a temperatura do ambiente garantindo uma alta performance.

A Unidade é comandada via computador e software de última geração e com sistema operacional windows este, propiciando operacionalização em modo manual ou automático.

CARACTERÍSTICAS TÉCNICAS

– Deslocamento transversal de 120 mm.
– Coluna motorizada com 450 mm de altura.
– Velocidade de deslocamento Maximo de 13 mm/s.
– Velocidade de medição de 2,0 mm/s , 1,0 mm/s , 0,5 mm/s, 0,25 mm/s, +/- 5%.
– Apalpador tipo indutivo com força nominal de medição de 1 mN.
– Faixa de medição vertical máxima do apalpador de 1 mm.

– Resolução do apalpador standard : ( nm = nanômetro ).

. 04 nm na faixa de 1,00 mm.
. 0,8 nm na faixa de 0,20 mm.
. 0,16 nm na faixa de 0,04 mm.

– Proporção Range para resolução 262144:1.
– Precisão de Retilineidade (Pt): 0,15 um.
– Repetibilidade de indicação em Z: 0,05 um. (Medições nos padrões)
– Intervalo mínimo de captação dos pontos em X: 0,125 um.

– Dimensões totais do sistema:

. Largura 760 mm
. Profundidade 500 mm.
. Altura 1700 mm.
. Massa 223 Kg.
